Construcciones especiales
La logística es mucho más que el transporte desde A hasta B. Los requisitos son tan distintos como lo son las industrias y los ramos. En caso de que nuestros productos de serie no correspondieran a sus tareas de transporte, puede resultar idónea una solución de construcciones especiales.
Tales soluciones combinan, por ejemplo, una parte de carga especial con un grupo de tracción de serie. Exactamente tal como lo necesita para sus procesos de producción y logísticos. Para encontrar soluciones de transporte a su medida para el uso industrial, combinamos la ingeniería más exigente y la fuerza innovadora con el know-how de procesos y de producción de uno de los líderes internacionales entre los proveedores de logística intraempresarial.
Las construcciones especiales son para Jungheinrich la disciplina reina de la orientación a las necesidades del cliente. Según el grado de adaptación al cliente y número de piezas necesario, fabricamos equipos especiales, productos de costumización o piezas individuales en series pequeñas para sus requerimientos específicos. Todo depende de lo que quiera conseguir con sus construcciones especiales.
Aquí algunas de nuestras soluciones de construcciones especiales:
Impresión / papel
La tarea
• Sector: papel
• Carga: bobinas de papel
• Lugar de aplicación: acabado de papel
• Carretilla: servicio de conductor autoportado, asiento lateral, capacidad de carga de 3.000 kg
La solución

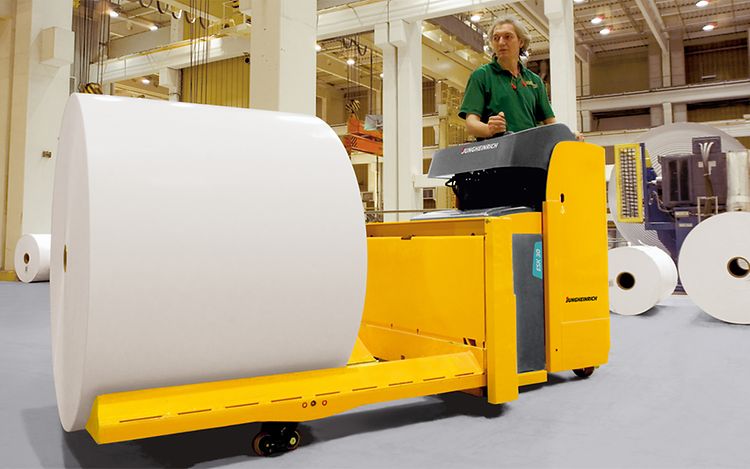

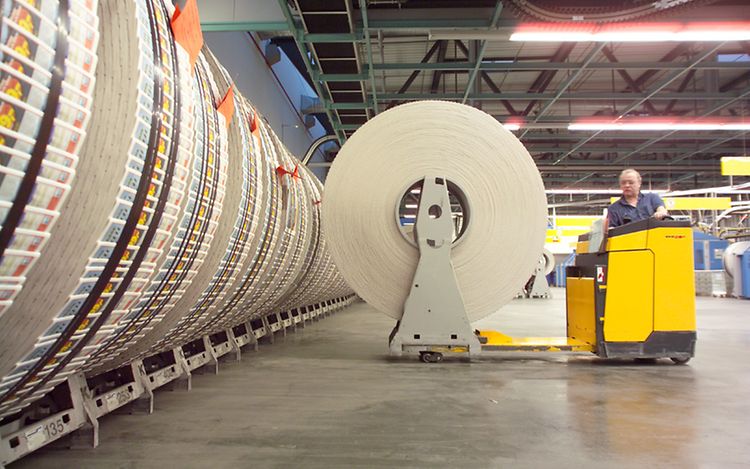

Transportador de bobinas de papel ESK 30
• Parte de carga con soporte prismático soldado
• Rodillos de carga tándem, sin frenos
• Longitud/ancho totales: 2.650/1.200 mm
• Elevación: 125 mm
• Bobinas de papel con un diámetro de 690 a 1.510 mm
La tarea:
• Sector: editorial
• Carga: bobinas de papel de imprenta
• Lugar de aplicación: imprenta
• Carretilla: servicio de conductor autoportado, asiento lateral
• Capacidad de carga de 2.000 kilogramos
La solución:

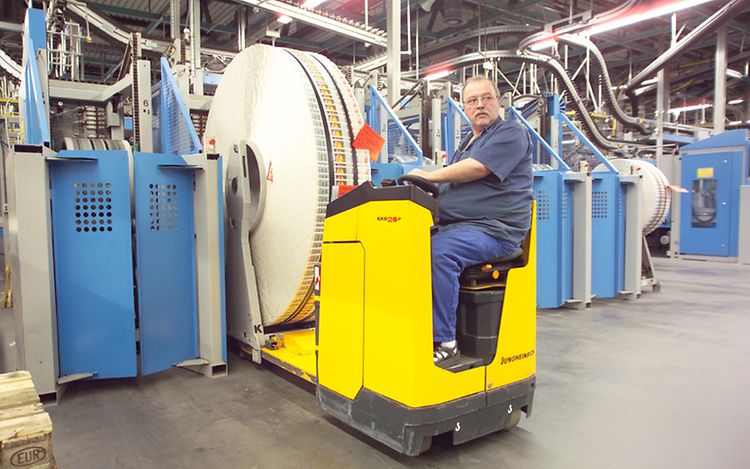

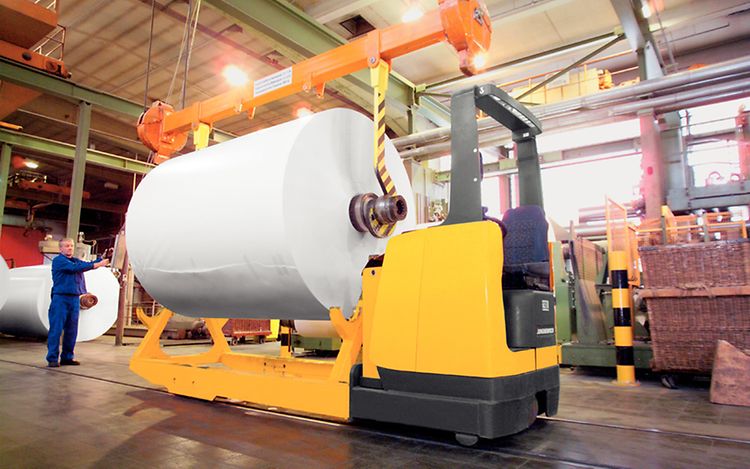

Transportador de bobinas de papel de imprenta EKE 20 P
• Plataforma para la recogida del equipo de bobinas de papel
• Mecanismo de bloqueo para marcha en curvas segura
• Posición del asiento cómoda también para recorridos de transporte más largos
• Marcha lenta con un ángulo de giro de volante superior a 25°
• Desbloqueo de la parte de carga solo con la máquina parada
La tarea:
• Sector: papel
• Carga: bobinas de cartón
• Carretilla: servicio de conductor autoportado, asiento lateral
• Capacidad de carga de 3.500 kilogramos
La solución:

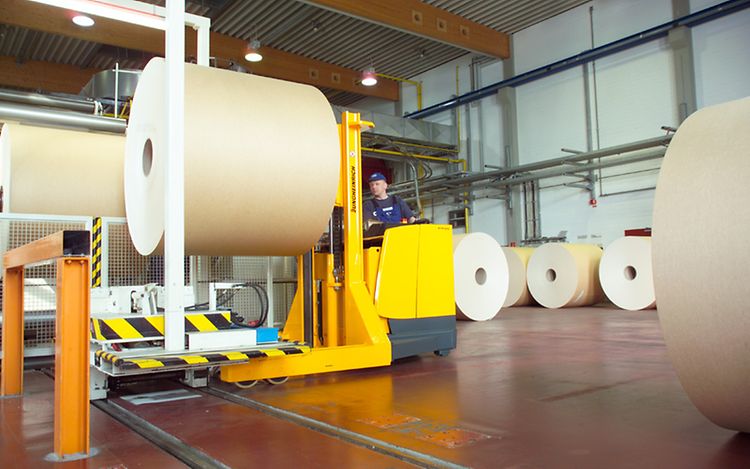

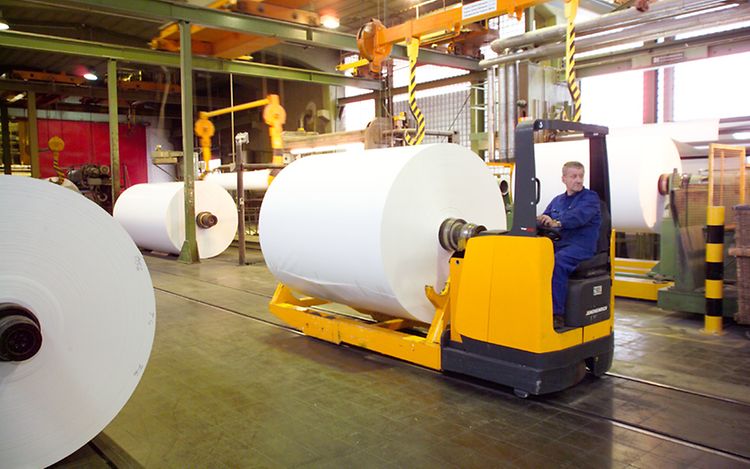

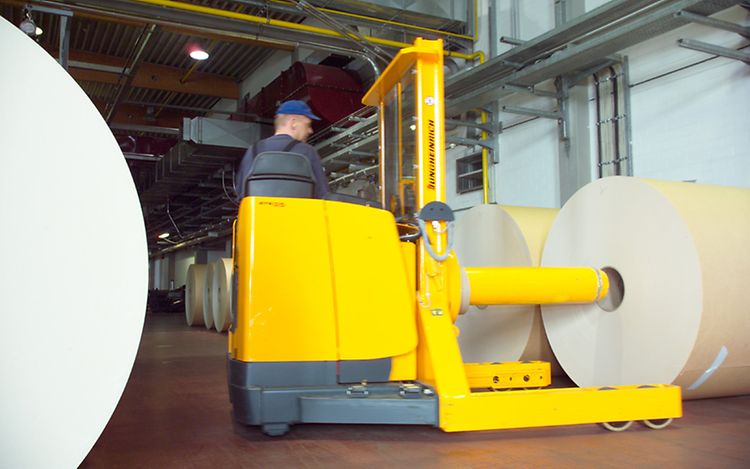

Transportador de bobinas de papel ETB 35
• Espolón con giro sin fin hacia la izquierda y derecha con mando a distancia
• Ruedas porteadoras de Vulkollan frenadas
• Longitud total: 2.670 milímetros
• Ancho total: 1.740 milímetros
• Altura de elevación: 1.550 milímetros
• Distancia al centro de gravedad de la carga: 675 milímetros
• Par del espolón: 11.000 Nm
• Mástil de elevación simple
La tarea:
• Sector: papel
• Cliente: Scheufelen GmbH
• Carga: bobinas de papel
• Lugar de aplicación: imprenta
• Carretilla: servicio de conductor autoportado, asiento lateral
• Capacidad de carga de 6.000 kilogramos
La solución:
Transportador de bobinas de papel ETW 60
• Dirección hidráulica
• Parte de carga como unidad embridada
• Ruedas porteadoras de Vulkollan (295x100 milímetros)
• Longitud total: 4.100 milímetros
• Ancho total: 1.120 milímetros
• Soporte de cubeta:
La tarea:
• Sector: industria de embalaje
• Carga: herramientas de impresión
• Lugar de aplicación: producción/fábrica
• Transpaleta: servicio de conductor acompañante, dirección de barra timón, capacidad de carga de 7.000 kilogramos
La solución:

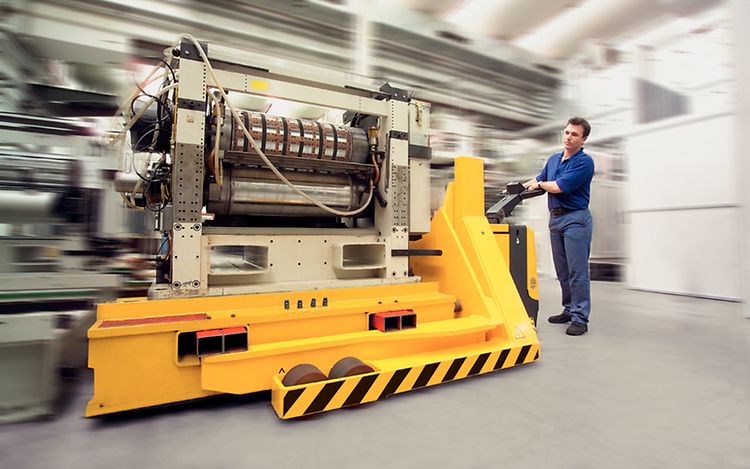

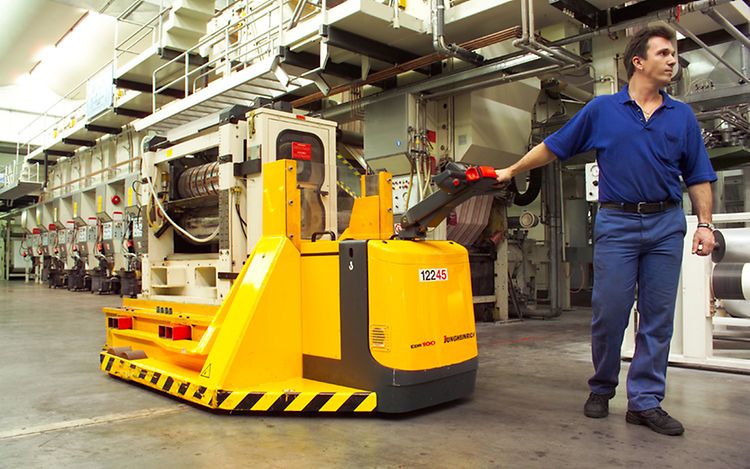

Transpaleta de vía ancha EDB 100
• Parte de carga de vía ancha con monomástil soldado
• Carro de carga con elementos de carga especial soldados
• Desmultiplicación de dirección modificada
• 4 ruedas porteadoras de Vulkollan (no frenadas)
• Velocidad de marcha con carga: 3,5 km/h
Industria
La tarea:
• Sector: fabricación de acero laminado
• Carga: bobinas de acero laminado
• Lugar de aplicación: nave de almacén/producción con baldosas de acero
• Máquina: servicio de conductor autoportado, asiento lateral
• Capacidad de carga de 8.000 kilogramos
La solución:

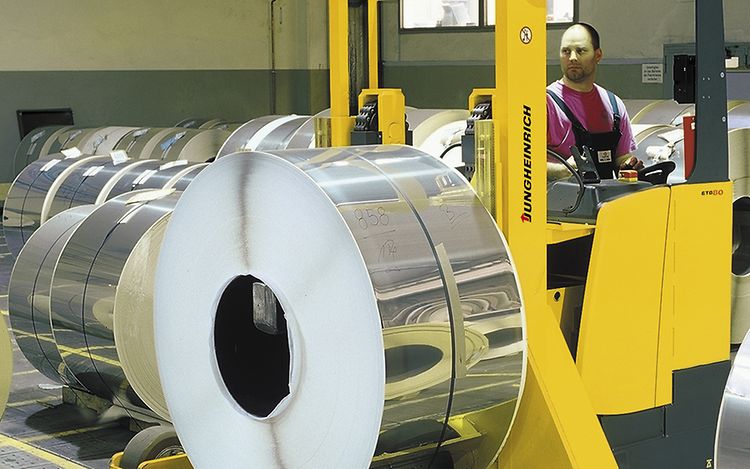

Transportador de bobinas ETB 80
• Espolón
• Dispositivo tomacargas más ancho
• Parte de carga como unidad embridada
• Mástil de elevación simple
• Espejo para el posicionamiento exacto del espolón
• Puerta de acceso, protección antichoques de acero, carenado reforzado
• Bandajes especiales

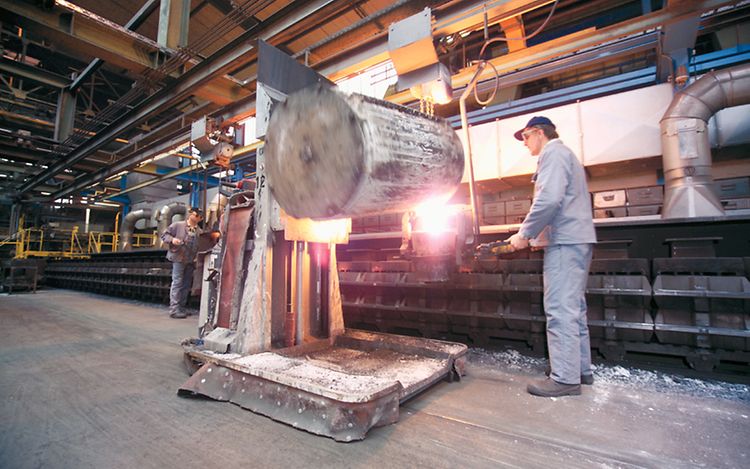

La tarea:
• Sector: industria de acero
• Carga: acero fundido en hornos
• Lugar de empleo: fundición
• Transpaleta: servicio de conductor acompañante, dispositivo de vuelco
• Capacidad de carga: 2.000 kilogramos
La solución:

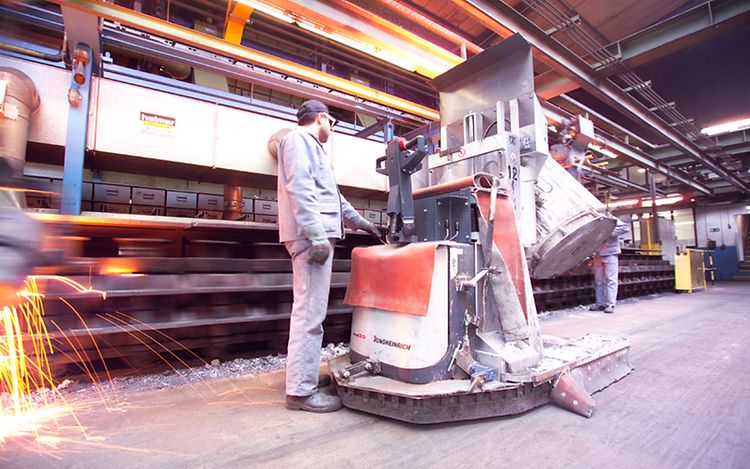

Transportador de crisoles de fundición EDB 20
• Carenado completo extremadamente resistente al calor
• Corona giratoria para el vuelco suave del crisol
• Dirección eléctrica en barra timón suave para servicio de conductor acompañante
• Ensanchamiento del brazo porteador para una estabilidad máxima
• Rodapié integral para distancia de seguridad con respecto al contorno de carretilla
• Cubeta colectora con arena para el goteo de metal fundido
La tarea:
• Sector: proveedores de la industria automovilística
• Carga: herramientas para el termoformado
• Lugar de empleo: naves de producción
• Altura de elevación mínima 1.500 milímetros
• Capacidad de carga: 7.500 kilogramos con centro de gravedad de la carga de 1.200 milímetros
La solución:

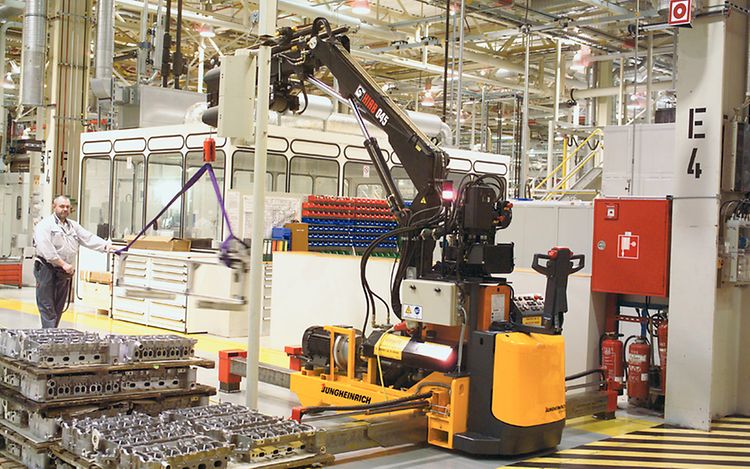

Brazo de grúa EDB 135
• Grupo de tracción: ED
• Brazo de grúa orientable
• Regulación lateral del brazo saliente mediante un cilindro hidráulico de doble efecto
• Ruedas porteadoras de Vulkollan en versión tándem
• Mástil de elevación simple
• speedCONTROL
La tarea:
• Sector: ingeniería mecánica
• Carga: herramientas/piezas
• Lugar de aplicación: fabricación
• Transpaleta: servicio de conductor acompañante
• Capacidad de carga de 600 kilogramos
La solución:
Grúa móvil EDK 06
• Altura de extensión de hasta 7.200 milímetros
• Mando de tracción mediante motor de corriente continua (con batería)
• Mando de la grúa con motor de corriente trifásica (conexión a la red eléctrica)
• Brazos telescópicos con pies de apoya hidráulicos
• Manejo de la grúa también mediante mando por radiofrecuencia

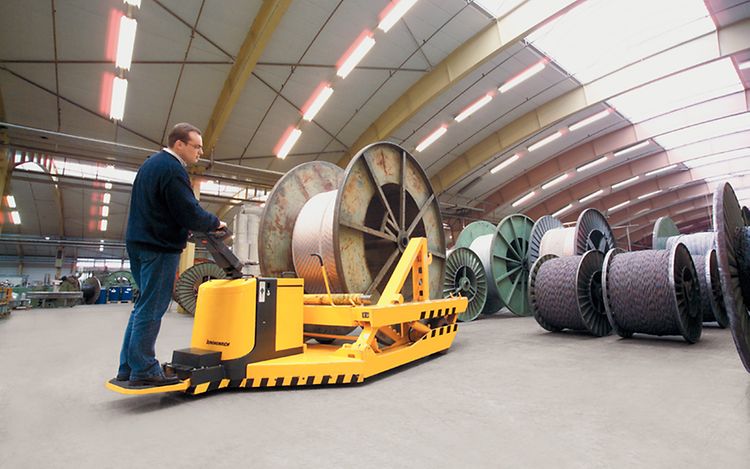

La tarea:
• Sector: fabricación de cables
• Carga: bobinas de cables de diferente tamaño
• Lugar de aplicación: nave de producción
• Transpaleta: servicio de conductor acompañante/autoportado, cargador
• Capacidad de carga de 9.000 kilogramos
La solución:

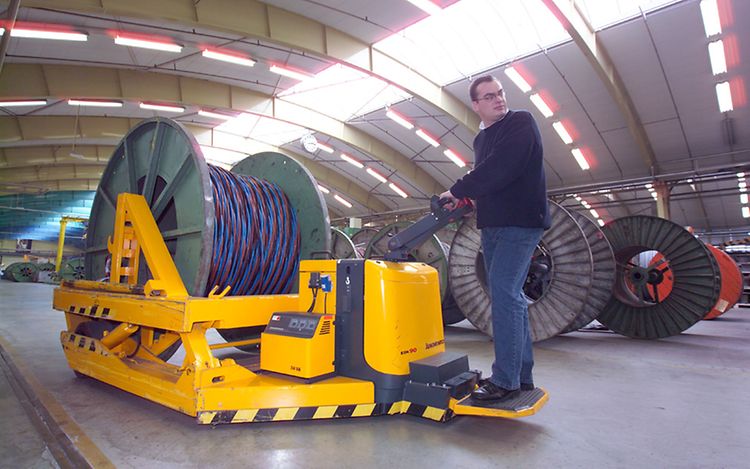

Transpaleta portatambores transversal EDK 90
• Parte de carga como unidad embridada
• Plataforma del conductor abatible
• Elevación de la carga hasta que deje de tocar el suelo
• Rodamiento de apoyo para desenrollar las bobinas de cables
• Aseguramiento del dispositivo de elevación mediante trinquete
• Longitud total: 3.405 milímetros
• Ancho total: 2.025 milímetros
La tarea:
• Sector: industria de muebles
• Carga: corte de madera
• Lugar de aplicación: corte/almacén
• Máquina: servicio de conductor autoportado, asiento lateral
• Capacidad de carga de 2.000 kilogramos
La solución:

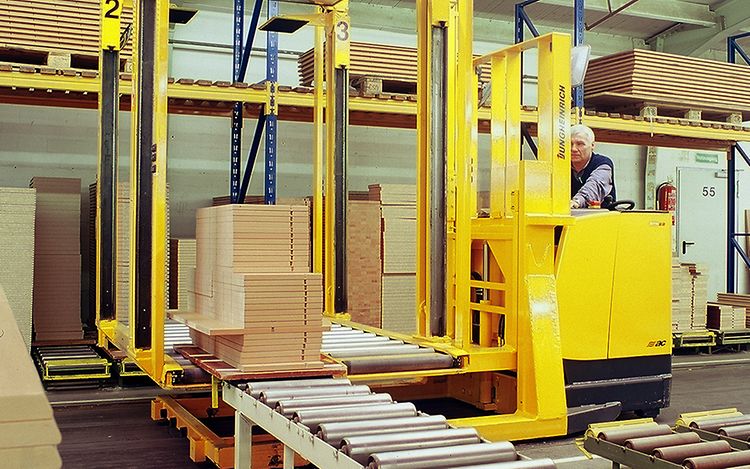

Unidad de carga de caminos de rodillos ETW 22
• Bastidor con 8 ruedas individuales
• Plataforma hidráulica para la elevación, el descenso y el giro de la carga
• Dos caminos de rodillos accionados de forma independiente
• Dispositivo de retención hidráulico (telescópico)
• Longitud total: 4.025 milímetros
• Ancho total: 1.750 milímetros
Industria química / farmacéutica
La tarea:
• Sector: industria química
• Carga: lunetas de plexiglás
• Lugar de aplicación: altos hornos
• Máquina: servicio de conductor autoportado, asiento lateral
• Capacidad de carga: 10.000 kg
La solución:

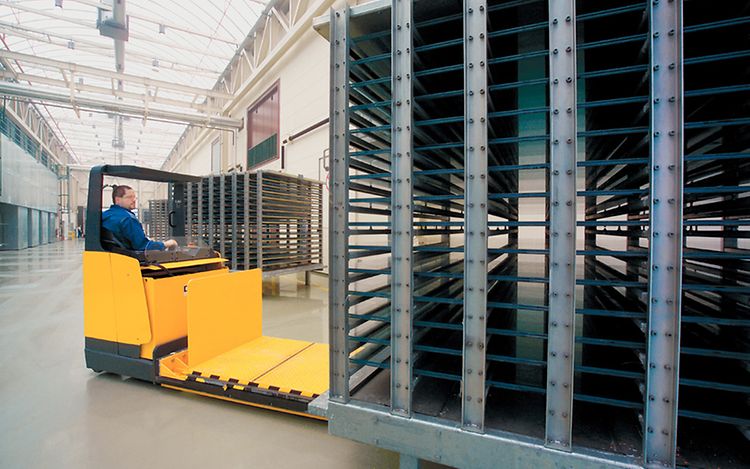

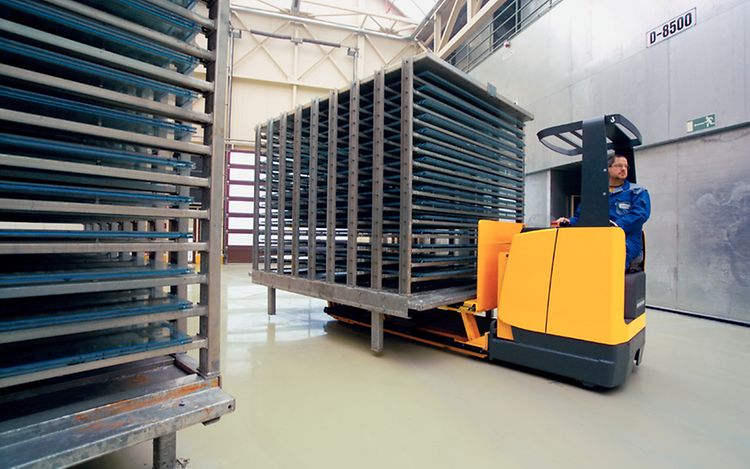

Remolcadora con plataforma ETH-P 100
• Altura de entrada de 310 a 490 mm
• Longitud total: 4.650 milímetros
• Ancho total: 1.120 milímetros
• Elevación: 300 milímetros
• Longitud de plataforma: 3.100 milímetros
• Balancines de elevación alojados en casquillos
• Resortes de tracción para acelerar la velocidad de descenso
Automoción
La tarea:
• Sector: industria automovilística
• Carga: diversos modelos de turismos
• Lugar de aplicación: p. ej., taller de prototipos
• Transpaleta: servicio de conductor acompañante, alojamiento especial para eje de turismo, agilidad extrema
La solución:

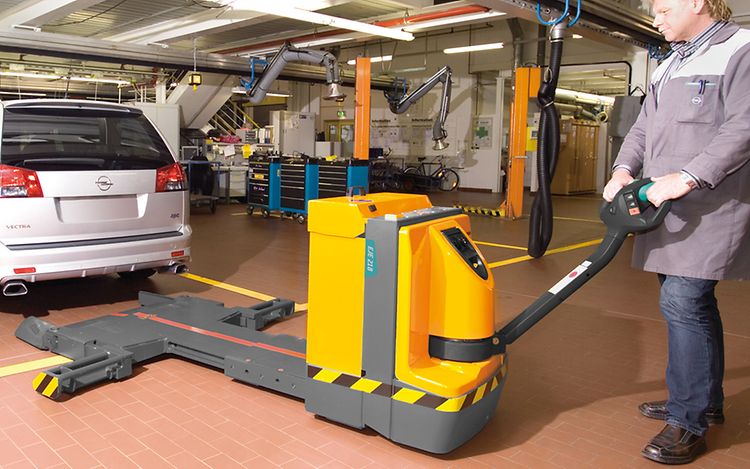

Transportador de automóviles EJE 218
• Parte de carga especial con dispositivo de pinza
• Dispositivo telescópico para la adaptación a cada modelo de automóvil a transportar
• Giratorio en torno al eje del turismo mediante ruedas porteadoras rotatorias
Bebidas
La tarea:
• Sector: bebidas
• Carga: bastidores de carga con barriles de vino
• Lugar de aplicación: bodegas
• Carretilla: Servicio de conductor acompañante exclusivo sin plataforma del conductor, dirección de barra timón, 8.000 kg
• Capacidad de carga
La solución:

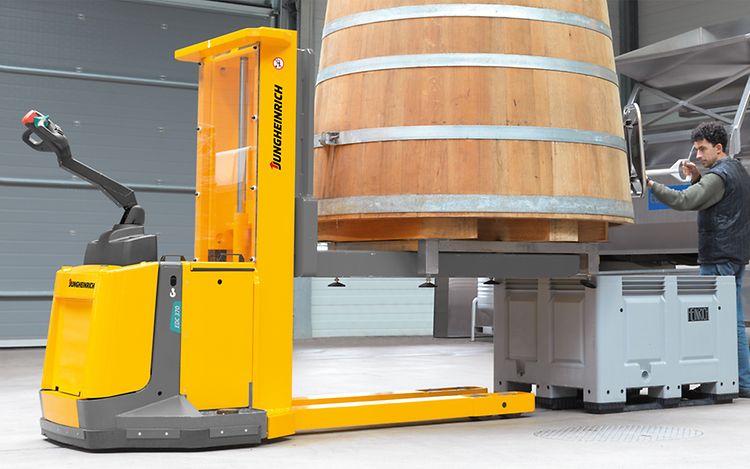

Apilador EDC 370
• Longitud de horquillas de 2.000 mm
• Chasis reforzado
• Parte de carga especial reforzada • Mástil de elevación simple
• Sección de horquillas de caja (exterior): h = 140 mm, t = 30 mm, e = 230 mm
Aeropuertos
La tarea:
• Sector: logística aeroportuaria
• Carga: cajas de carga
• Lugar de aplicación: aeropuerto
• Máquina: servicio de conductor autoportado, asiento lateral, capacidad de carga de 7.500 kg
La solución:

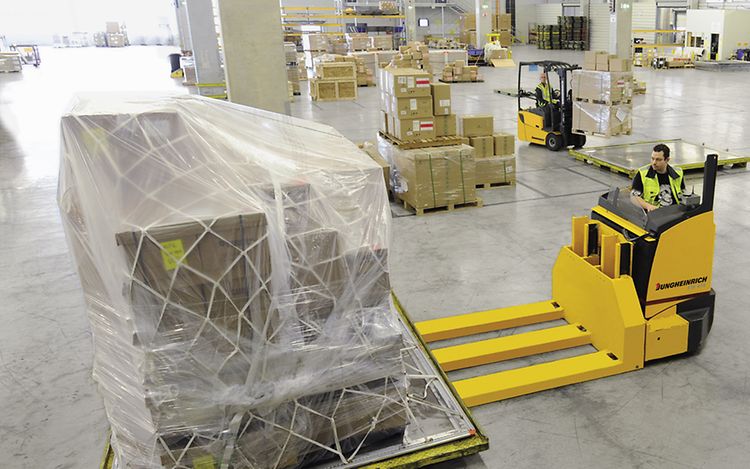

Transpaleta ETE 475
• Longitud de horquillas de 3.000 mm
• Horquillas triples
• Freno electromagnético
• Extracción de batería por ambos lados
• Bandajes de Vulkollan
